K2P B2版拆机TTL刷机教程


文章附图

此教程来自恩山论坛:https://www.52pojie.cn/forum.php?mod=viewthread&tid=754624&page=1

工具准备
硬件:
斐讯K2P B2路由器
USB转TTL编程器(买的CH341A,带4Pin插针与3条杜邦线)
低功率电烙铁(我买得40w)


K2P B2软件包 下载

B1和B2固件是通用的,因为他们硬件配置都是相同的。如果B2版都用编程器刷了B1的flash的话就不用拆机刷固件了~

拆机:
1、其实挺好拆的,就两颗螺丝(藏在靠近网口侧的两个垫脚里面)固定,周围是卡扣,用拆机片翘起围绕一圈就拆开了。(见图)




2、用烙铁将插针焊上(注意尽量斜着焊,不然ttl线不好连接,或者最好装壳不好装)

安装编程器驱动安装编程器驱动(你可以找卖家索要,或者根据编程器上的主芯片型号到百度上搜索)
将编程器插入计算机的USB接口,此时打开设备管理器,可以看到串口一列多了一个设备,记下它的名称。(比如我这个是COM3)


(注意:由于对编程器基础为0,所以这一步我摸索了太久,在度娘找到编程器要显示串口设备需要将一个连接片取下
,我用的是CH341A编程器,见图)

确认编程器可以正常使用后,从计算机上拔下编程器。

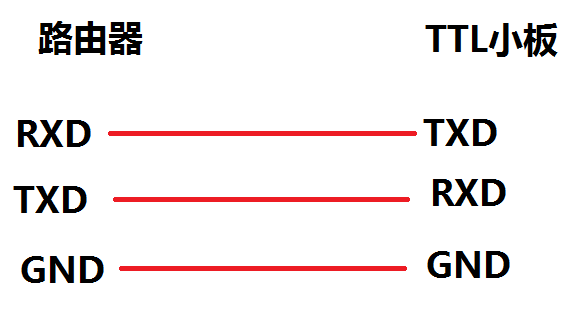

编程器连接路由器使用3条杜邦线,将编程器上的TXD RXD GND分别与路由器主板上的TX RX GND对接(我用的CH341A,连接时需要将TX和RX借口交叉连接,其他自测)QQ截图20200211133334.png
计算机刷机环境准备
断开路由器电源以及WAN口上的网线。
在计算机上安装必要的软件(PuTTY和Tftpd),将计算机网卡IP地址设置为与路由器同一个网段。(比如192.168.2.2)关闭Windows防火墙。

开始刷机(刷机步骤照片都借鉴某山大神“frea”图片,自己刷机过程中遇到不好解决的有补充)
将欲刷入的路由器固件文件放到合适的文件夹中,打开Tftpd,点击Browse,选择到固件文件所在目录,然后点击确定。
点击Show dir,会弹出一个小窗口,确认固件在列表中(确认文件夹中有刷机固件,点击窗口关闭即可)。
在Server interfaces选择合适的网卡(网卡地址应为第五步中设置的IP地址),最小化Tftp窗口。


将与路由器连接好的编程器插入计算机USB接口。
打开PuTTY,选择Serial,Serial line根据实际情况填写,比如我是COM3。Speed改为115200,最后点击Open。


将计算机连接至路由器上任意一个LAN口,按下路由器复位键不放,并接通电源,等待10秒后松开复位键,此时路由器已进入了CFE模式,PuTTY终端也应有信息输出。
在PuTTY终端中输入命令 flash -noheader {Tftp服务端的IP地址 即计算机IP地址}:{固件文件名} flash0.trx (请根据实际情况补全左边的命令,不要带{})
此时路由器将会从你的计算机上下载固件文件,Tftpd窗口也会自动弹出进度条


等待几十秒后,固件下载完毕,将会自动开始刷机。
等待数分钟,刷机完毕,路由器将自动重启。
设置计算机IP地址为自动获取。(可重新打开防火墙)
此时打开浏览器,并输入192.168.1.1便可打开路由器管理页面。
刷机完毕,强烈建议恢复出厂设置来清理NVRAM。


斐讯K2P摇身一变华硕RT-AC1200G+,可以体验华硕路由器APP。


总结:

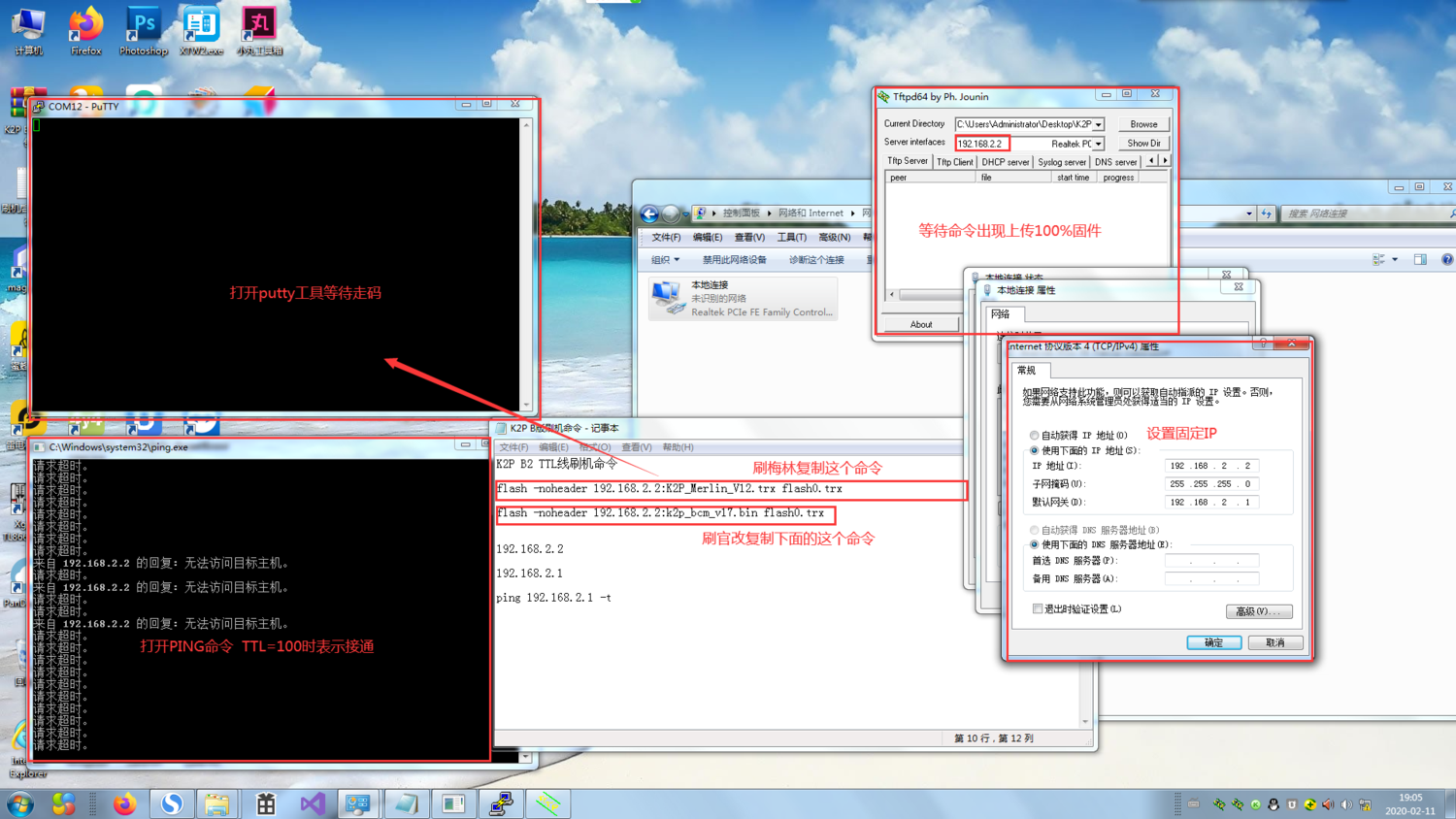

路由器分为拆机连接TTL和电脑端设置两个部分,电脑端可同时开启以下软件等待硬件启动:




刷过后 官改192.168.2.1 进入路由器管理界面

    梅林192.168.1.1 进入路由器管理界面(如果光猫和路由器连接进不去路由器管理界面或者电脑获取不到IP的情况是光猫网关和路由器网关相同冲突了,可以先拔掉路由器WAN口与光猫的网线,重启即可进入,设置完成后再连接光猫,或者进路由器内网设置里面改下路由器的IP网关地址,改为192.168.X.1即可,X表示任意数字)
